一、主要功能和技術參數

　　1. 操作全自動化：儀器由微機自動控制，實現1～32點(可擴展到32點以上)不間斷循環采樣，三柱同時自動進樣和分析，同時自動打印分析報告，也可通過網絡傳輸數據。

　　2. ***穩定性：雙氫焰、熱導檢測器、雙柱箱、三柱并聯，相當二臺氣相色譜儀的配置合為一體。雙柱箱裝置確保了在不同柱箱以不同溫度分析一氧化碳、烯、烷烴等10種氣體組份，確保了各分析組份***好的分離度，大大提***了分析速度和分析精度，確保了預測預報的可靠性。

　　3. 安全和長壽命：三根預柱裝置，防止三根分析柱被污染，能確保整套儀器長期不間斷工作。

　　4. 分析快速化：儀器安裝有特殊的反吹裝置，大大縮短每個分析周期時間。一次進樣，在4～8分鐘之內，完成常量O2、N2、Co、Co2和微量的Co、CH4、C2H2、C2H4、C2H6分析，為判斷火災迅速提供數據。10分鐘之內完成常量O2、N2、CH4和微量的Co、Co2、CH4、C2H2、C2H4、C3H8的分析。

　　5. 常規分析和巡回監測并存：對于某些特殊地點(未設置采樣點)的地方，也可使用常規方法將氣樣用球膽采回實驗室，完成常規分析。

　　6. 自動/手動轉換功能：通過此功能即可輕輕松松實現束管自動監測和***效的通用型實驗室氣相色譜儀的轉換。

　　7. 多功能：還可實現對礦井瓦斯氣體組份、示蹤六氟化硫、二氧化硫等組份的測試分析。

　　8. 主要標志煤層自然發火進程的氣體組份***小檢測濃度：

　　全組份：CO≤0.5ppm

　　C2H4≤0.1ppm

　　C2H2≤0.5ppm

　　CO2 ≤2.00ppm

　　C2H6、C3H8≤0.5ppm

　　CH4 ≤0.1ppm

　　系統誤差≤1.0%

　　二、儀器簡介：

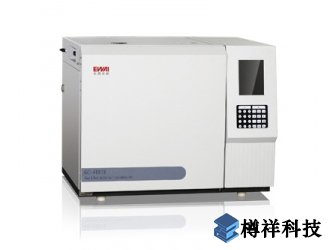

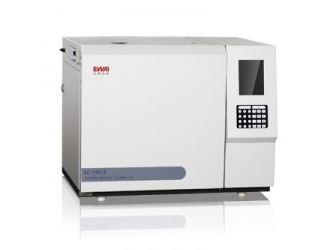

　　GC-4085(配置Ⅱ型)全自動煤礦專用氣相色譜儀是煤礦專用束管自動監測系統***為關鍵的核心部分。

　　GC-4085(配置Ⅱ型)煤礦專用色譜儀系******科技攻關科題，具有雙柱箱分別控溫、三柱并聯同時進樣及專用色譜柱和多種檢測器互換的結構特點，并可以自動進樣器與井下12-32路取氣束管相連，通過微機控制與數據處理工作站實現樣品自動巡回采樣、預切、檢測、氣體含量超限自動報警和報表打印。

　　實現實時監控煤層氧化自燃過程中氣體的自動分析，提***早期預測預報自然發火的準確率、測定密閉火區內氣體組份濃度的變化，判別密閉火區熄滅程度。符合《AQT1019-2006 煤層自然發火標志氣體色譜分析及指標優選方法》標準要求。

　　該系統集成化和自動化程度***、功能齊全，結構設計合理、新穎、操作簡單，適用于各種分析流程的需要，具有分析檢測精度***，分析周期短的優點，是一套適用的礦井火災檢測并適用于礦井氣體全組份分析的系統。經煤炭工業部鑒定其技術性能指標優于我***煤礦使用的各種***產和進口色譜儀。

　　三、主要特點：

　　1、分析參數(氣路、電路)調控自動化程度***，微機反控。

　　2、十二通閥采用拉閥結構，減少了對氣源壓力的要求。不必附加大功率氣源。

　　3、具有***穩定性的主機全新整體設計：5.7吋大屏幕液晶顯示可直接查看8路的溫度、氣體流量、壓力等信息，更豐富直觀

　　4、雙柱箱、三套色譜柱及轉化裝置，達到分別控溫。(***號：ZL200620012498.4)

　　四、A5085E系統分析軟件

　　特點：

　　1、A5085E系統分析軟件為GC-4085(配置II型)檢測系統的配套專用數據處理軟件及爆炸三角形軟件。可運行于win98、win2000、winXP、vista、win7等系統

　　2、 24位***精度數據采集模塊，提***了數據精度

　　3、有溫度、閥的反饋控制功能

　　主要功能和技術參數如下：

　　1. 自燃火災預報功能：通過測定自然發火標志氣體、烯烷比、鏈烷比的計算，及時準確地預測火源溫度變化情況。

　　2. 控制四通道24位A/D轉換器，并空余一路通道備用(***內***四通道數據處理)。

　　3. 氣體含量超限自動報警。

　　4. 分析數據、譜圖、參數自動存儲、打印。

　　5. 具有聯網功能，實現分析數據共享。

　　6. 單點校正、曲線校正、多次曲線擬合方式。

　　7. 峰識別及峰處理能力極強，采樣精度***，對于小峰，拖尾峰、溶劑峰均可從容處理。

　　8. 操作簡便，重復性好，提供多種采樣控制及事后處理手段，提供工作效率。

　　10.采樣頻率：20次/S、30次/S、60次/ S。

　　11.采樣靈敏度：0.1mv/s

　　12.量程：±1V

　　13.峰檢測方式：峰***、峰面積。

　　14.爆炸三角形軟件能根據分析結果判別被測氣體爆炸危險程度
